龙门式点胶机XT-300LMR
发布时间： 2014年07月17日
龙门式点胶机XT-300LMR
一、设计要求
二、设计流程规划
三、方案设计
四、设备技术参数
一、设计要求
一、设计要求
1.1、点胶位置：产品四周点胶；
1.2、工艺要求：人工上料，设备点胶。
二、设计流程规划
三、方案设计
二、设计流程规划
- 人工将产品放到冶具上，固定好。
- 机械手沿指定路径移动，到达预定位置开胶，R轴旋转一圈对产品进行点胶。
- 点胶完成后，机械手复位，人工产品取出。
- 循环
三、方案设计
3.1、整机设计：
3.1.1、外形尺寸（单位：mm)：550*524*590（L*W*H)

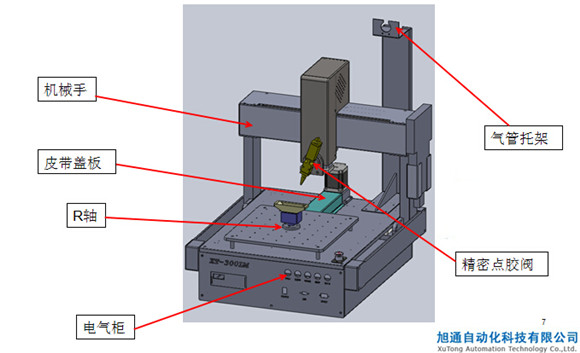

3.1.2、整机示意图如下：
3.2、设备主要组成部份：
A、机械手
B、R轴
C、斜度可调点胶阀固定板
3.3、各组成部份介绍:

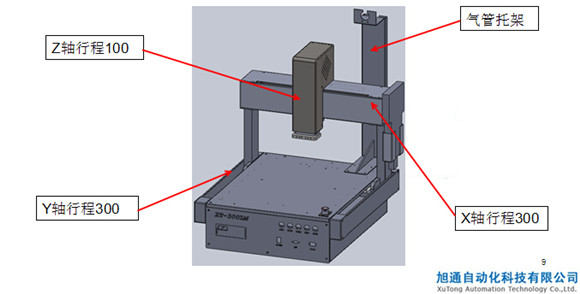

3.3.1、机械手
3.3、各组成部份介绍:

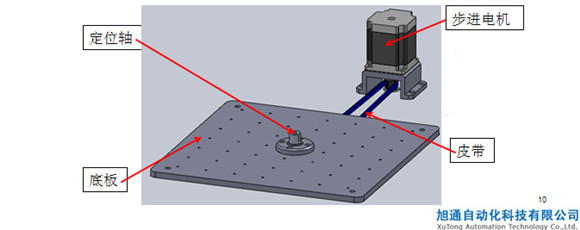

3.3.2、R轴
3.3、各组成部份介绍:

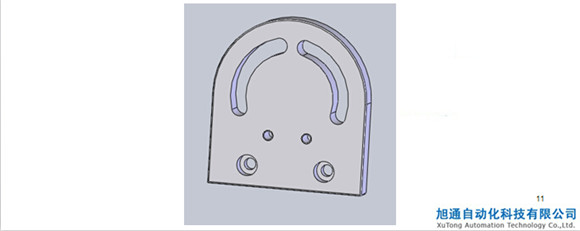

3.3.3、斜度可调点胶阀固定板
四、设备重要技术参数
四、设备重要技术参数
1、X/Y/Z有效行程：300/300/100mm
2、最高速度：500毫米/秒
3、重复精度：±0.02mm
4、驱动方式： 伺服电机+丝杆
5、控制方式： 点到点、直线和圆弧差补
6、编程方式：手持教导盒编程并输入
