陶瓷灯双头全自动点胶机

陶瓷球泡灯点硅胶粘接，硅胶包装为300ML胶水每支，搭配我公司专门为300-330ML胶水包装的出胶套筒，可完美的实现胶水的整支使用，使用完毕在换胶，同时胶水在出胶过程中全程处于密封环境下，避免胶水提前与空气接触干涸堵塞点胶机。

一、设计要求

1.1、机械手行程要求X`Y`Z：400mm*300mm*100mm

1.2、注胶位置：设备对球泡灯的陶瓷灯体表面进行点胶；

1.3、工艺要求：点胶轨迹平滑无断点，压合后胶水不能外溢。

1.4、产能要求：

二、设备工作流程规划

产品人工上料到机台上

X.Y.Z轴按设定的轨迹移动

Z轴下来带动阀点胶

点完胶后回机械手回原位，人工对产品重新上下料
点胶循环

三、设备简介

A、点胶机械手

B、电控箱

C、300ML硅胶桶+点胶阀

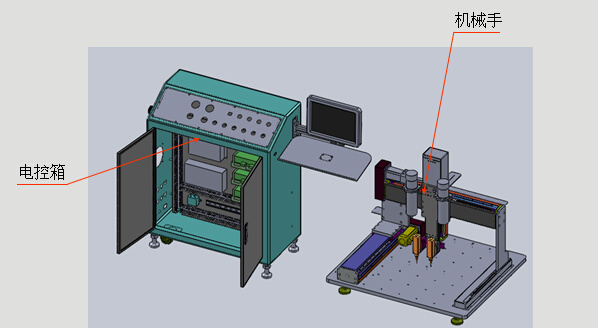

总图：XT-FB431T

整机示意图如下：

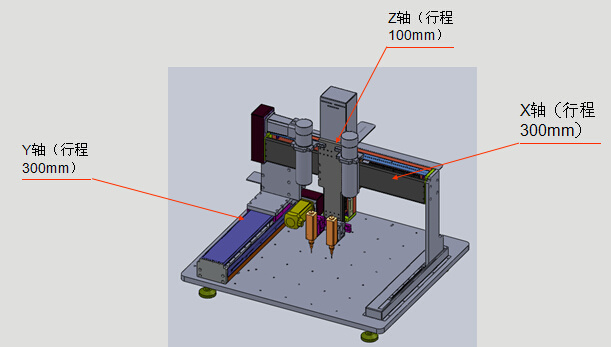

机械手：XT-FB431T

整机示意图如下：

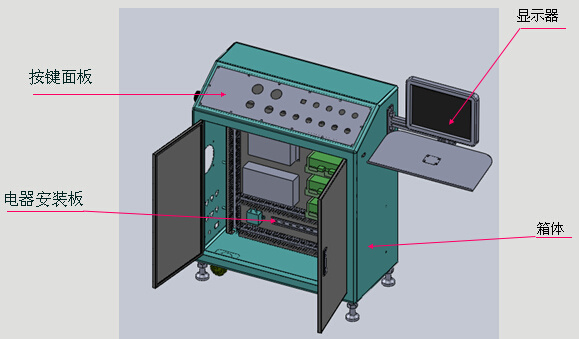

电控箱（工控机+电脑显示屏）

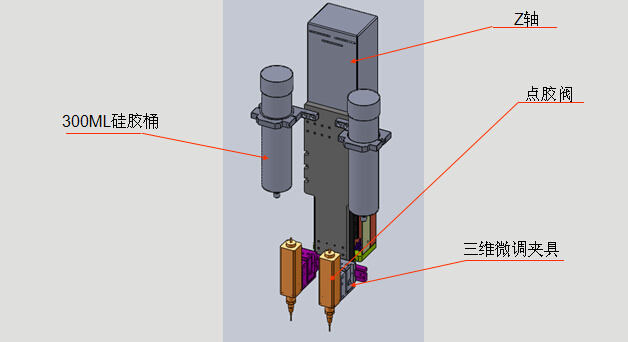

300ML硅胶桶+点胶阀
陶瓷节能灯点胶方案书

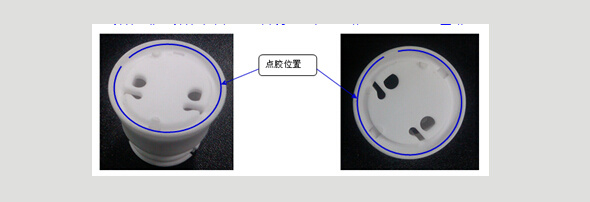

产品点胶示意图

四、设备技术参数

控制系统简概：

XT-FB431T 三轴点胶控制系统由工控机+ 电脑显示器组成，两者之间通过并口通讯连接，电脑显示器完成人机接口的工作，工控机则完成运动控制和 IO 口等操作，组成一套分体式、全三维、高精度的专用运动控制系统。支持 3 个运动轴和 8 路点胶输出控制，并为用户提供了丰富的指令集，包括直线、圆弧、单点、椭圆等运动指令和端口输出、等待输入、延时暂停、选择胶枪、电机复位等指令，同时提供了众多的高级编辑功能，包括批量修改、阵列复制、图形平移、图形缩放、自动圆角及常用图形库等。

设备硬件简概：

高强度设备机身，使XYZ的垂高，设备机身采用CNC一体加工，有效保证了XYZ的垂直度，提高了设备的加工精度。单机即可操作、安装最容易

基本参数：

型号：XT-FB431T

点胶范围X/Y//Z(mm)： 400*300*100

最大负载Y-AXIS / Z-AXIS： 20kg/10kg

移动速度 (mm/sec)： 0~500

分解能力： 0.01 mm/Axis

重复精度： +/- 0.01 mm/ Axis

程序记录模式：至少100、每组5000 points

显示方式：电脑显示屏

马达系统：日本松下伺服

操作模式： PTP & CP

传动方式：精密丝杆

运动补间功能： 3 axis (3D立体空间任意路线皆可)

编辑模式：电脑键盘·鼠标输入

I/0讯号： 3Inputs / 4 Outputs

外部控制接口： RS232

输入电源：全电压AC110V ~ 220V（内部开关转换）

工作环境温度： 5 – 40℃

工作环境湿度： 20 – 90%

本体重量 (kg)： 150 kg
