手机音量按键自动点胶机
发布时间： 2014年08月14日
手机音量按键自动点胶机
一、设计要求
一、设计要求
1.1、产品尺寸：产品尺寸不规则
1.2、点胶位置：按键膜上点胶
1.3、工艺要求：涂覆均匀，压合后外侧不能溢胶。
1.4、产能要求： PCS/H
二、设计流程规划
二、设计流程规划
产品上真空吸定位底座定位，治具上机台固定
开机后，针筒点胶头按照程序对产品进行点胶；点完胶后，真空吸压合治具将压合产品吸起
机械手对点胶产品进行压合
重复第一二三步骤，产品点胶压合动作完成
三、方案设计
3.1、整机设计：型号XT-200
3.1.1、外形尺寸（单位：mm)：388*414*536.5（H）

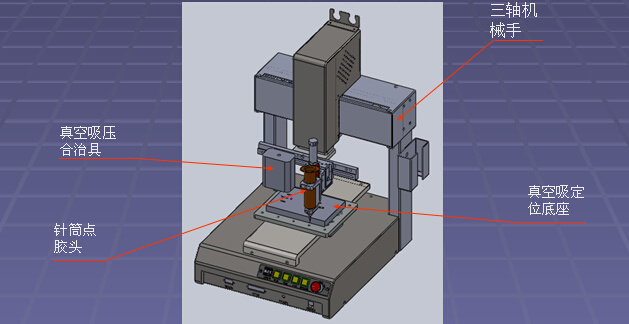

3.1.2、整机示意图如下：
3.2、设备主要组成部份：
A、三轴机械手
B、真空吸压合治具·针筒点胶头
C、真空吸定位底座
3.3、各组成部份介绍:

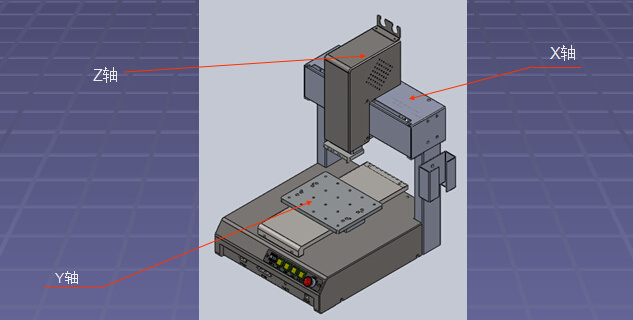

3.3.1、三轴机械手
四、设备重要技术参数
3.3、各组成部份介绍:

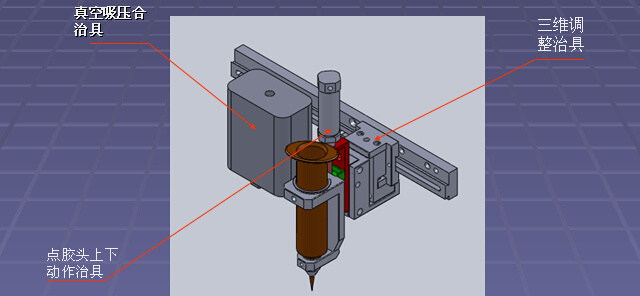

3.3.2、真空吸压合治具·针筒点胶头
3.3、各组成部份介绍:

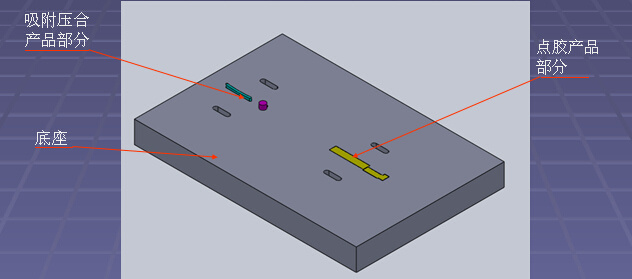

3.3.3、真空吸定位底座
四、设备重要技术参数
1、出胶精度：±0.05g
2、机器空移速度:500mm/s
3、机器轨迹速度:300mm/s
4、三轴定位精度：±0.05mm
5、重复定位精度：±0.025mm/Axis
6、各轴平行度，垂直度：±0.05mm
7、台面平面度：±0.05mm
