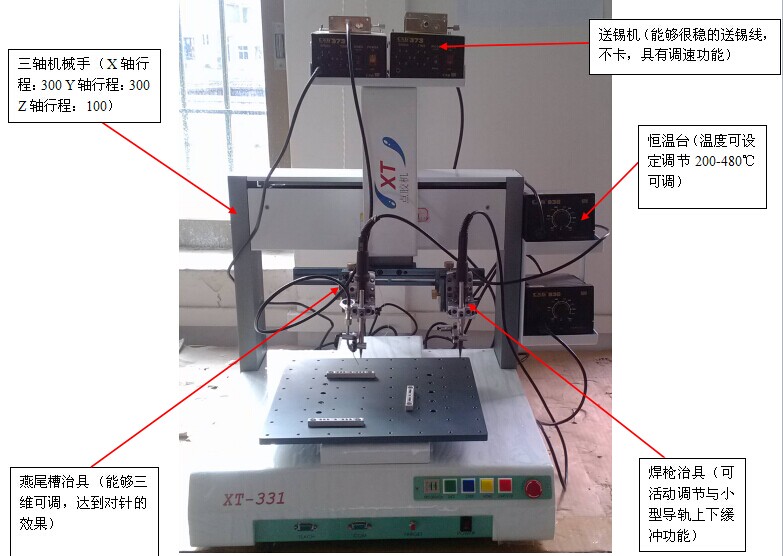

XT-331HX焊锡机整体示意图
发布时间： 2014年09月09日
产品说明
|
1. 烙铁头定位准确，可以与锡丝精准对位。 送锡管可以上下、左右任意调整，灵活方便 精度的热电偶位于烙铁最前端，能检测到烙铁头前端温度的细微变化 |
|
2.能实现点焊、拖焊、自动清洗以及多角度焊接等功能； 具有位置校正、焊点阵列、参数复制、自动定位、跳过等功能 智能控制系统，实现送锡速度、时间，焊点锡量可调并精确控制 |
| 3.可替代人工特定的点锡作业，实现机械化生产,提高产量,降低作业员劳动强度,取代传统手工工艺. |
| 4.中文/英文操作界面, 操作简单便利、高速精确 |
| 设备机身采用CNC一体加工，有效保证了XYZ的垂直度，提高了设备的加工精度。 |
| 单机即可操作、安装最容易 |
| XT-331HX完全不需搭配外部电脑即可单机运作。不但安装便利，操作设定更是简单。 |
| 人性化教导盒使您轻轻松松完成程式设定 |
| 搭配图示化按键设计的教导盒，让您弹指间轻轻松松设定完成任何位置的设定。 |
| 更可简易完成各种路径之矩阵复制、 偏移修改、校正点设定……及各机台之间的程序传输等超强功能。 |
| 常见应用范围有 |
| ◎半导体 ◎机械零部件点锡 |
| ◎ 一般性家电产品 ◎电子、电器 |
| ◎PCB板元件 ◎ |
产品基本参数
| 规格/型号 | XT-331HX |
| 有效加工范围 | 300 /300 / 100mm |
| 负重 | 6.0kg / 3.0kg |
| 移动速度 | XY轴 500 mm/sec |
| Z轴150mm/sec | |
| 重复精度 | ± 0.01mm / Axis |
| 最小解析度 | 0.005mm/Axis |
| 数据纪录能力 | 128M存储空间、9999组 |
| 电机系统 | 步进 |
| 直线圆弧运动模式 | 3 axes (立体空间任意路径皆可) |
| 教导模式 | 教导盒 或 计算机 |
| 外部控制接口 | RS232，USB |
| 输入电源 | 全电压 AC 100-230 V, 300W |
| 工作环境温度 | 10-40℃ |
| 工作环境湿度 | 20-90% no condensation |
| 机器重量 | 72 kg |
| 恒温烙铁台参数 | |
| 输入电压：AC220V/110V | 电子发热芯功率：80W |
| 温度范围：150℃―450℃ | 空载温差：±2℃ |
| 焊锡咀与接地电阻：≤2Ω | 焊锡咀漏电压：≤2mV |
| 休眠温度范围：50℃―≤设置温度 | 人工校温范围：-99℃―99 ℃ |
| 送锡机参数 | |
| 主机电源 | DC24V 75mA |
| 马达电源 | DC24V 130mA |
| 送锡速度 | 27mm/sec |
| 焊锡直径 | 直径0.5, 直径0.6, 直径0.65, 直径0.8, 直径1.0 |
| 外型尺寸 | 76(W) x 96(H) x 50(D)mm |
| 重量 | 约590g |
