手机30ML热熔胶双工位点胶方案-

手机30ML热熔胶双工位点胶方案

发布时间： 2014年09月09日

手机30ML热熔胶双工位点胶方案

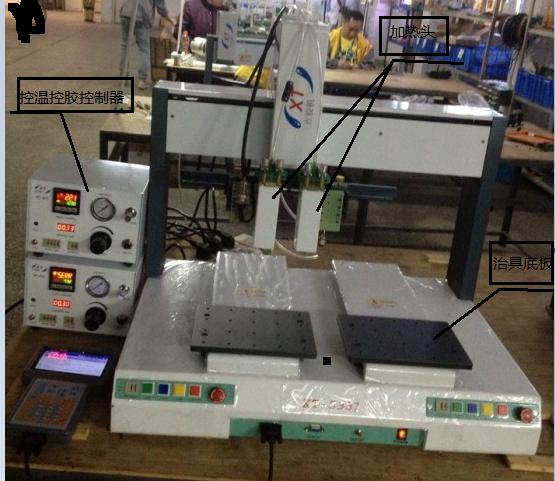

1、名称:加热式点胶机械手型号:XTZH-A6

产品说明
加热装置是适用于固体胶或高粘度胶水，通过加热使固体胶能够溶化或使粘度低，方便点胶作业
特别适用于3M 2665,乐泰3451/3542等热熔胶

成交案例：
深圳富士康集团，福田保税区福宝工厂	苹果产品
江西合力泰电子有限公司	三星产品
深圳盛联丰电子有限公司	自有品牌为港利通手机，代工中兴，华为
江西联创电子有限公司	智能机产品
深圳富士康集团，观澜工厂	天语产品
深圳宇龙酷派松山湖工厂	酷派产品
东莞柏能电子有限公司	平板电脑

出胶气压	0.2-0.3mpa	胶水粘度大或边框宽可适当加大气压
回吸气压	-0.02mpa	可适当调小
不锈钢针头	23G	21.22.23G，视边距大小或要胶量调整
产能	2000个/每小时（双头产能）	单头为800-1000/H
品质	不能出现溢胶，堆胶。胶水轨迹要均匀
胶水	3M2665或乐泰3542	市场价为180-220，每支胶水可做300-350PCS产品，（以3.5寸为算）
治具	治具板必须与产品相吻合，产品放上去不能有太大缝隙，尽量采用内腔定位，以免刮花产品	热熔胶粘接产品后要固定不动，所以要周转治具，请做好成本核算。
速度	点胶速度80-100mm/s

● 可替代人工特定的点胶作业，实现机械自动化生产
● 手机屏组装作业
● 操作简单便利，高速精确
● 简单的产品升级方式
● 方便实用的导图功能
● 转角平滑处理

高强度设备机身，使XYZ的垂直度高
设备机身采用CNC一体加工，有效保证了XYZ的垂直度，提高了设备的加工精度。
单机即可操作、安装最容易
XTZH-A6完全不需搭配外部电脑即可单机运作。不但安装便利，操作设定更是简单。
人性化教导盒使您轻轻松松完成程式设定
搭配图示化按键设计的教导盒，让您弹指间轻轻松松设定完成任何点胶路径的设定。
更可简易完成各种路径之矩阵复制、偏移修改、校正点设定……及各机台之间的程序传输等超强功能。
圆弧插补控制系统
精心研制的控制卡让XTZH-A6可以实现空间直线插补、正交圆弧、正交椭圆、正交螺旋线插补功能。
适用于各式需求点胶行业
一般常见固体胶或高粘度胶水等点胶，皆可使用在XTZH-A6上

产品基本参数

型号	XTZH-A6
调温范围：	0-300℃
温度误差：	±0.5℃
点胶范围X/Y/Z(mm)：	500/300/300/100
最大负载Y-AXIS / Z-AXIS：	10kg/5kg
移动速度 (mm/sec)：	500 / 350
分解能力：	0.01 mm/Axis
重复精度：	+/- 0.01 mm/ Axis
程序记录模式：	至少100、每组5000 points( 可支持上传电脑)
显示方式：	LCD 教导盒
马达系统：	日本微步进级精密马达
操作模式：	PTP & CP
传动方式：	同步带
运动补间功能：	3 axis (3D立体空间任意路线皆可)
编辑模式：	教导盒
I/0讯号：	3Inputs / 4 Outputs
外部控制接口：	RS232
输入电源：	全电压AC110V ~ 220V（内部开关转换）
工作环境温度：	5 – 40℃
工作环境湿度：	20 – 90%
外型尺寸(WxDxH mm)：	480×526.5×591
本体重量 (kg)：	65kg
