开关电源离线式双液点胶技术方案书

发布时间： 2014年06月11日

离线式双液点胶设备方案书——SK-SYA3-1

方案设计大纲

一、设计要求

二、工艺流程

三、方案设计

四、设备介绍

一、设计要求

配胶比例：1:1~10:1范围内比例可选机器行程：1300*900*100mm
速度：500mm/s 复位精度：±0.01mm
灌胶轨迹：打点、直线、圆弧或不规则曲线
出胶流量：≥10克/秒（可调，大胶量可定制）
产能要求：400PCS/H
外型尺寸：非标待定

二、工艺流程

人工放料，分4块治具依次摆放整齐
设备对4个产品一次同时进行注胶
设备再次对下一个治具产品进行等量注胶
人工更换治具板
循环

三、方案设计

3.2、设备主要组成部份：

A、机械手部分

B、双液机部分

3.1、整机设计：型号XT-SYA3

3.1.1、外形尺寸（单位：mm)：约1600*1250*1800

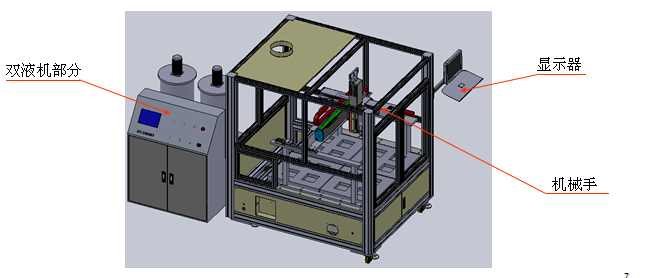

3.1.2、整机示意图如下：

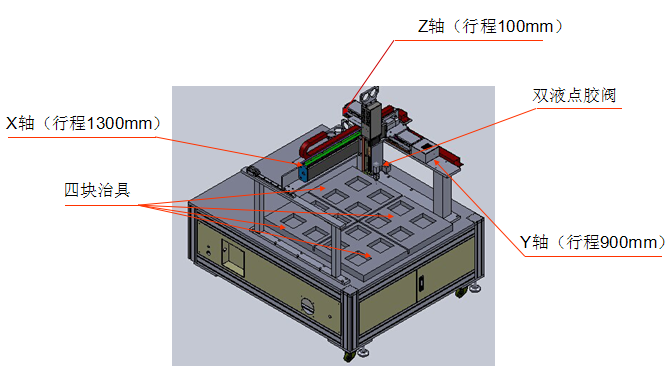

3.2、各组成部分介绍:

3.2.1、机械手部分

3.3 各组成部份介绍:

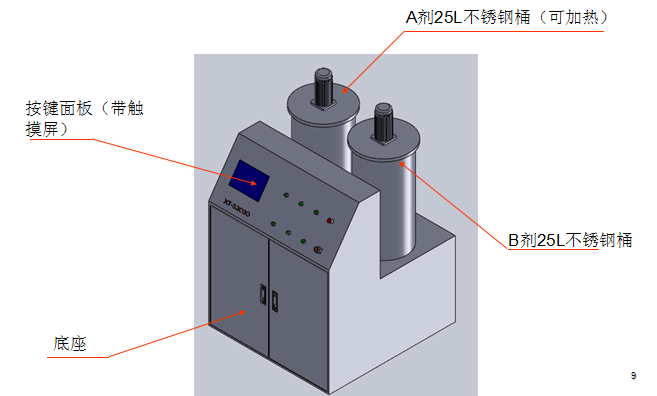

3.3.1、双液机部分

四、设备参数

4.1、各组成部份介绍:

4.1.1、机械手参数说明
X轴机械臂：行程为1300mm，移动速度0.1～500MM/秒，重复精度为±0.01mm；
驱动方式：伺服电机+精密丝杆+精密直线导轨，功率0.4KW，电压220V，转速为3000r/min；

Y轴机械臂：行程为900mm，移动速度0.1～500MM/秒，重复精度为±0.01mm；
驱动方式：伺服电机+精密丝杆+精密直线导轨，功率0.4KW，电压220V，转速为3000r/min；

Z轴机械臂：行程为100mm，移动速度0.1～500MM/秒，重复精度为±0.01mm；
驱动方式:伺服电机+精密丝杆+精密直线导轨，功率0.2KW，电压220V，转速为3000r/min；

4.2、各组成部份介绍:

4.2.1、双液机参数说明

1、A B剂原料储存系统

①、A剂（SUS304不锈钢）料缸25L，耐力0.5Mpa,1套

②、B剂（SUS304不锈钢）料缸25L，耐力0.5Mpa,1套

③、上下液位电子感应，AB剂各 2套，高低液位检测装置及报警系统，AB剂各2套

④、加热恒温系统，温度调节范围（常温～140℃）A剂1套

⑤、原料搅拌系统，交流减速电机51K90RGU-CF AC220V，AB剂各1套

⑥、AB剂加装空气干燥装置,各 2套；

⑦、正负压力表，AB剂各 2套；

⑧、真空脱泡接口，AB剂各 1套；

⑨、自动吸料换向阀门，AB剂各 1套；

2.气液清洗系统

⑴、清洗剂（SUS304不锈钢）料缸5L，耐力0.5Mpa,1套.

⑵、液位观察管，1套

⑶、清洗剂加料漏斗，1套

⑷、气液转换控制装置，单向流体控制阀 2套

⑸、快速排气装置 1套

6、性能指标

　　　①、出胶量：可连续出胶，过程中无滴胶现象；

　　　②、AB真空吸胶：自动真空交换吸料；

　　　③、出胶范围：调节范围3克/秒～25克/秒；

　　　④、比例精度：±1%；

　　　⑤、出胶精度：±1%；

　　　⑥、比例可调：参数化设置，调节范围1：1～10：1；

　　　⑦、单次最小出胶量：1克；
