PCB板在线式硅胶点胶设备XT-FB641L
发布时间： 2014年07月08日
旭通XT-FB641L在线式点胶设备

一、设计要求
二、工艺流程
三、方案设计
四、设备介绍

一、设计要求

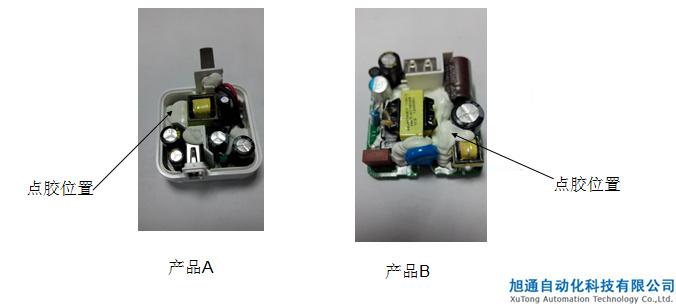

1.1、产品加工要求：PCB板点硅胶；
1.2、工艺要求：出胶均匀；
1.3、其他要求待定；
PCB板在线式硅胶点胶设备XT-FB641L

二、工艺流程
  1. 人工上料至流水线上
  2. 产品流至指定位置，挡料气缸挡停，设备点胶
  3. 点完左流水线上的产品后，机械手移至右流水线位置对产品进行点胶，同时左流水线上产品流走
  4. 循环

三、方案设计
3.1、整机设计：

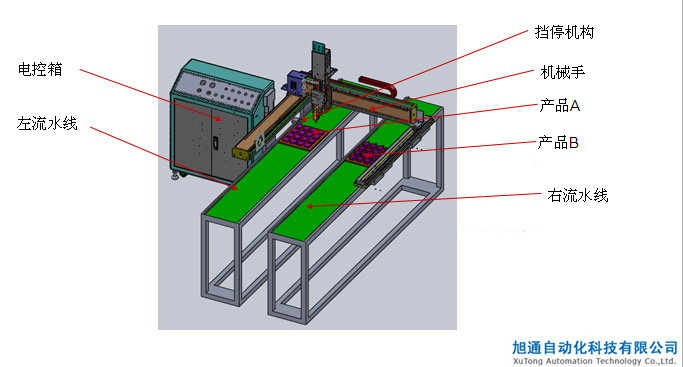

  3.1.1、整机示意图如下：
PCB板在线式硅胶点胶设备XT-FB641L

三、方案设计
3.2、设备主要组成部份：
         A、机械手部分
         B、流水线
         C、电控箱
         D、治具

三、方案设计
3.3、各组成部份介绍:

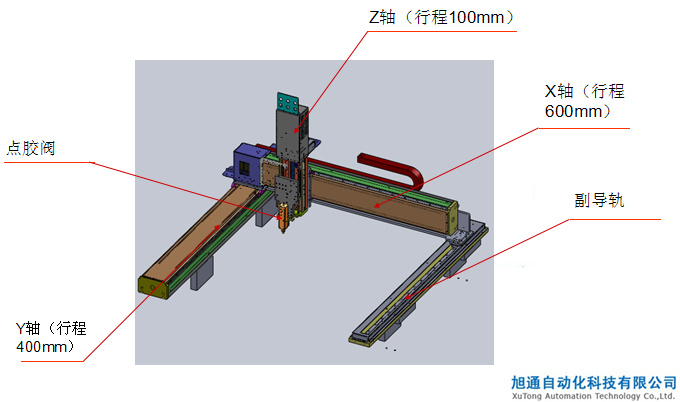

        3.3.1、机械手部分
PCB板在线式硅胶点胶设备XT-FB641L

三、方案设计
 3.3、各组成部份介绍:

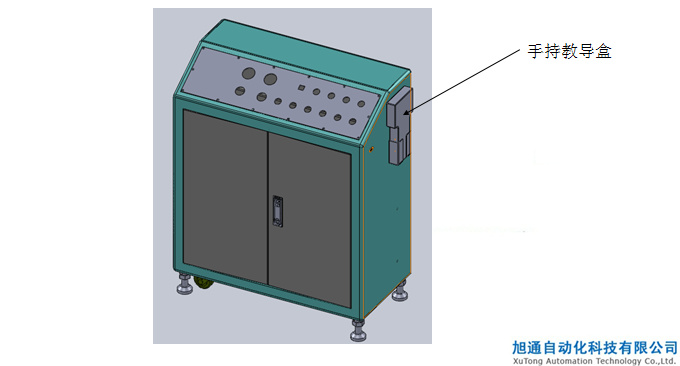

        3.3.2、电控箱
PCB板在线式硅胶点胶设备XT-FB641L

三、方案设计
 3.3、各组成部份介绍:

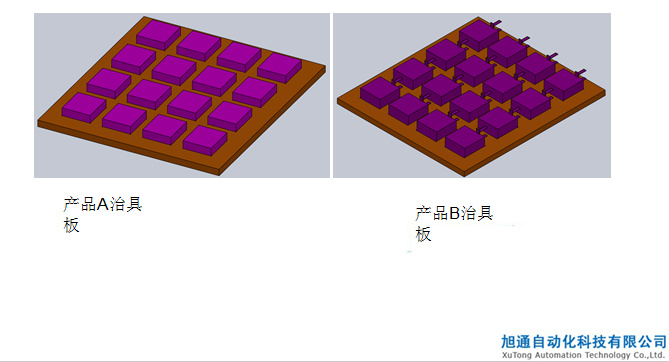

        3.3.2、治具
PCB板在线式硅胶点胶设备XT-FB641L

四、设备参数
X轴机械臂：行程为600mm，移动速度0.1～500MM/秒，重复精度为±0.02mm；
驱动方式：步进电机+同步带+精密直线导轨，功率0.2KW，电压220V，转速为400r/min；

Y轴机械臂：行程为400mm，移动速度0.1～500MM/秒，重复精度为±0.02mm；
驱动方式：步进电机+同步带+精密直线导轨，功率0.2KW，电压220V，转速为400r/min；

Z轴机械臂：行程为100mm，移动速度0.1～500MM/秒，重复精度为±0.02mm；
驱动方式：步进电机+同步带+精密直线导轨，功率0.2KW，电压220V，转速为400r/min；
