球泡灯点胶流水线方案
发布时间： 2014年07月11日
球泡灯点胶设备方案书
一、设计要求
二、设计流程规划
三、方案设计
四、设备技术参数
一、设计要求
1.1、产品尺寸：直径40mm
1.2、点胶位置：内壁凹槽整整一个圆圈
1.3、工艺要求：涂覆均匀，压合外侧不能溢胶。
1.4、产能要求： 3500 PCS/H
二、设计流程规划
- 球泡灯人工上通用治具摆放好后上流水线，通用治具随流水线流到第一工序位由人工将通用治具上料到XT-610机台上进行点胶。
- 第一工序位点完胶后，人工将通用治具下机台同时放到流水线上，通用治具流到第二工序位。人工将通用治具上料到第二工序点胶区进行点胶。
- 第二工序位点完胶后，人工至流水线，球泡灯流到第三工序位；人工将球泡灯从通用治具上取料至圆形点胶治具上进行点胶。
- 第三工序位点完胶后，人工下料至流水线，产品流出流水线。全段点胶工序完成。
- 重复第一二三步骤，产品点胶压合动作完成。
三、方案设计

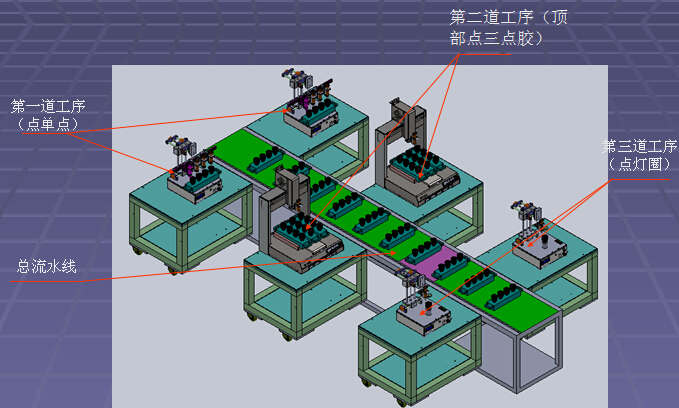

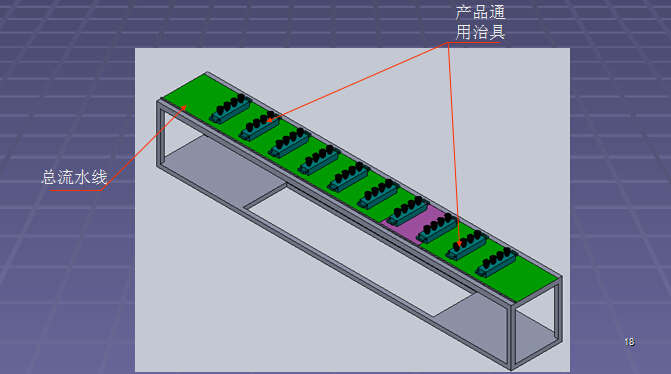

3.1、整机示意图如下：
3.2、设备主要组成部份：
A.第一道工序部分
B.第二道工序部分
C.第三道工序部分
D.总流水线（客户自备）
3.3、各组成部份介绍:

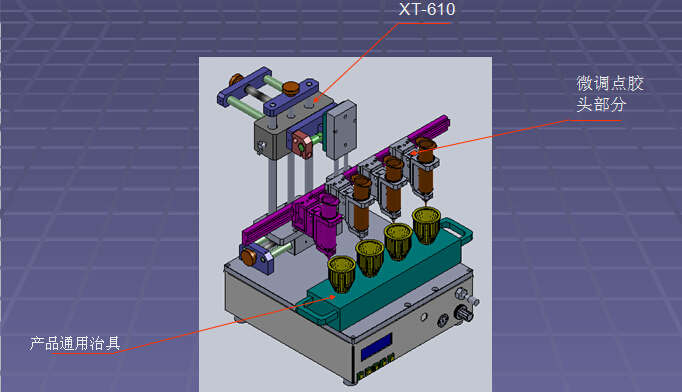

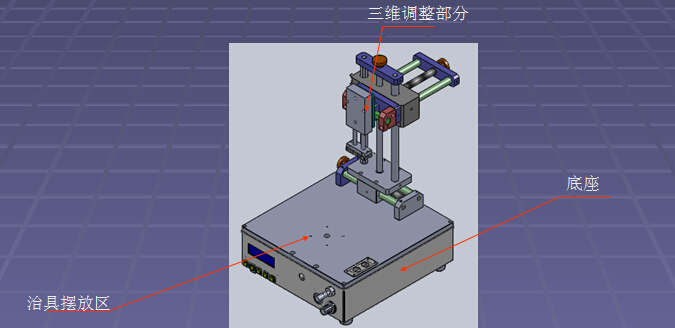

3.3.1、第一道工序部分
3.3、各组成部份介绍:
3.3、各组成部份介绍:

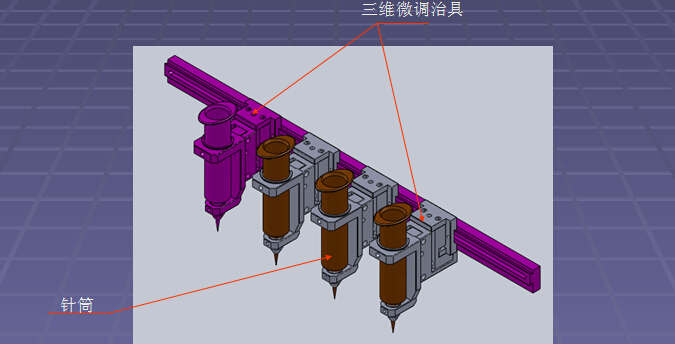

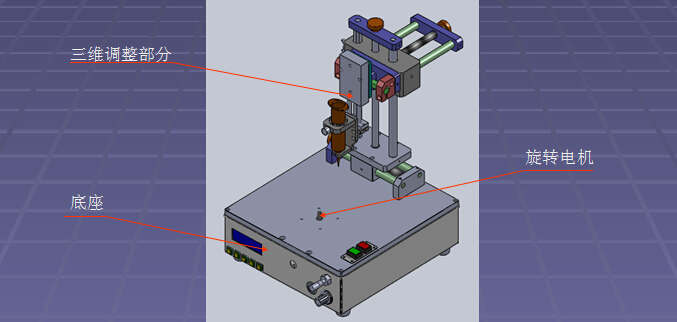

3.3.1B、微调点胶头部分
3.3、各组成部份介绍:

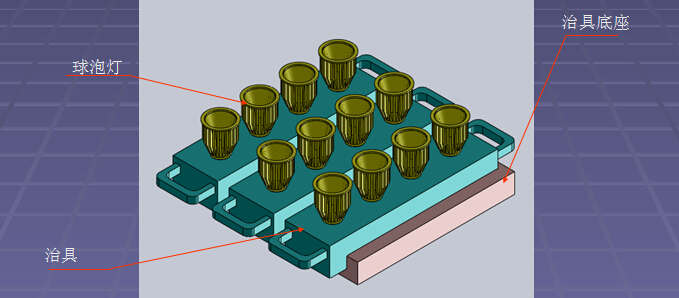

3.3.1C、产品通用治具
3.3、各组成部份介绍:
3.3.2、第二道工序部分
3.3、各组成部份介绍:

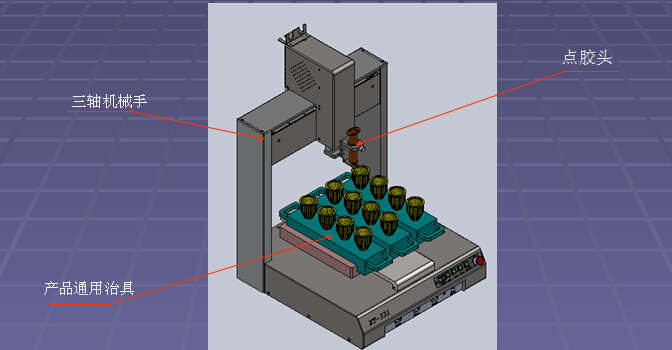

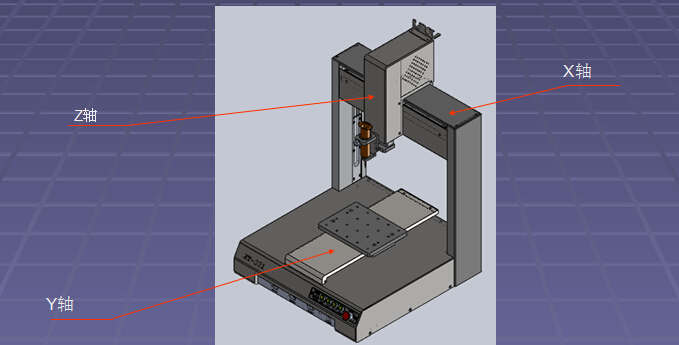

3.3.2A、三轴机械手(XT-331)
3.3、各组成部份介绍:

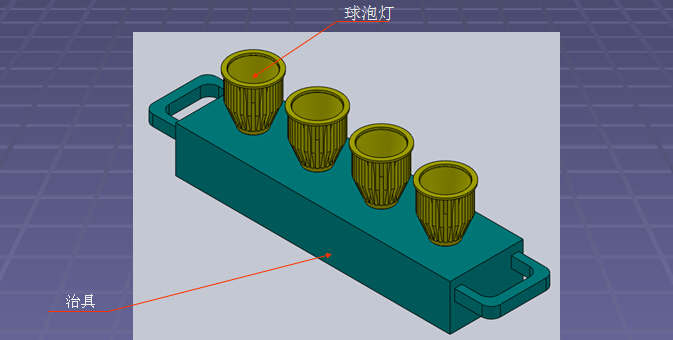

3.3.2B、产品通用治具
3.3、各组成部份介绍:
3.3.3、第三道工序部分
3.3、各组成部份介绍:

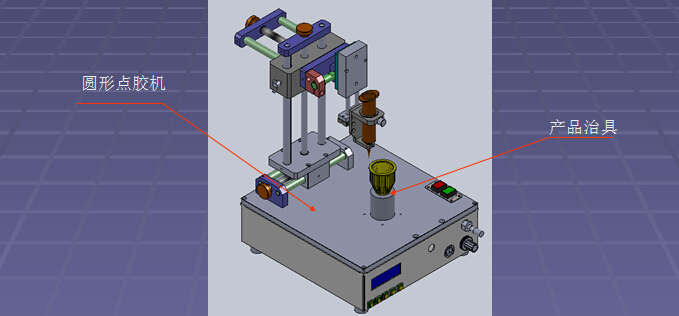

3.3.3A、圆形点胶机(XT-610)
3.3、各组成部份介绍:

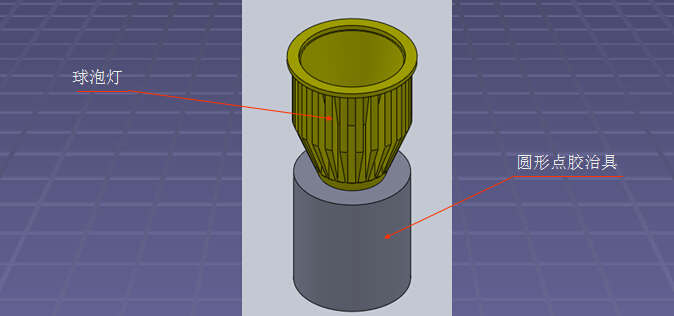

3.3.3B、产品治具
3.3、各组成部份介绍:
3.3.4、总流水线（客户自备）
四、设备重要技术参数
1、出胶精度：±0.05g
2、机器空移速度:500mm/s
3、机器轨迹速度:300mm/s
4、三轴定位精度：±0.05mm
5、重复定位精度：±0.025mm/Axis
6、各轴平行度，垂直度：±0.05mm
7、台面平面度：±0.05mm
