U型/开架开关电源柜式点胶机
发布时间： 2014年07月14日
U型/开架开关电源柜式点胶机
三、方案设计
一、设计要求
二、设计流程规划
三、方案设计
四、设备技术参数
一、设计要求
一、设计要求
1.1、产品加工要求：产品表面点胶；
1.2、工艺要求：对零件表面点胶时可以任意角度；
1.3、其他要求待定；
二、设计流程规划
二、设计流程规划
- 产品放在治具上
- 设备对产品进行点胶
- 点完胶后人工将产品拿走
- 循环
三、方案设计
3.1、整机设计：

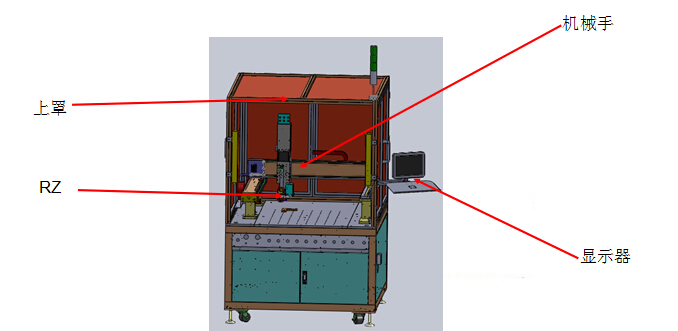

3.1.1、整机示意图如下：
3.2、设备主要组成部份：
A、机械手
B、数显
C、调压阀
3.2、各部分组成：

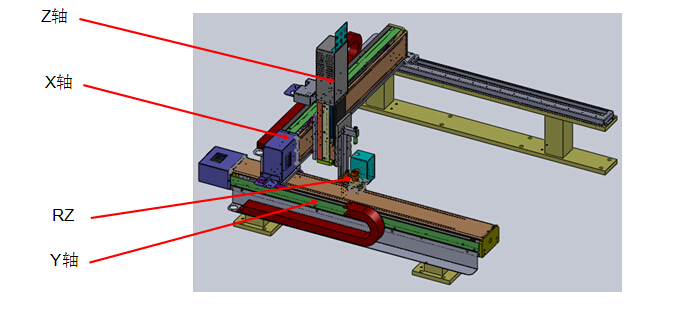

3.2.1、桌面式机械手
3.2、各部分组成：
3.2、各部分组成：

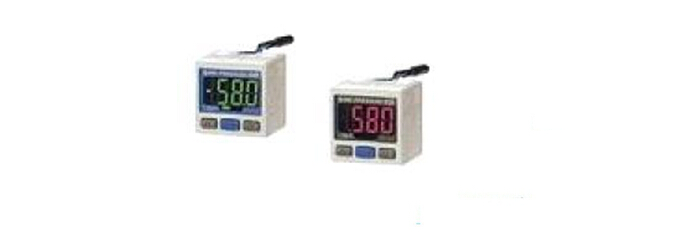

3.2.2、数显：正负压均使用SMC数显压力表，可精确到小数点后三位.
3.2、各部分组成：

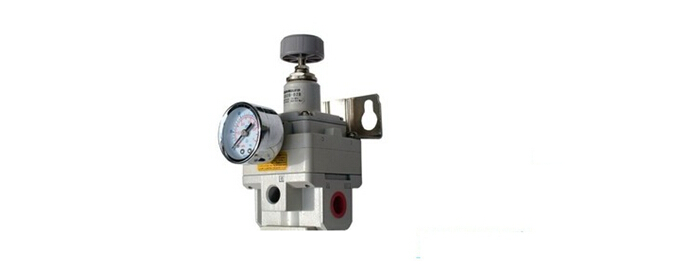

3.2.2、调压阀：SMC，
四、设备重要技术参数
灵敏度：在0.2%满度以内
重复精度：在±0.5%满度以内
耗气量：最大3.5e/min（ANR）在1.0MPa压力下
环境及流体温度：-5~+60度（未冻结时）
最高使用压力：1.0MPa
四、设备重要技术参数
1、X/Y/Z/R有效行程：400/400/100/平面旋转360°
2、额定速度：XY/500mm/s，Z/300mm/s，R/200mm/s
3、重复精度：±0.02mm
4、驱动方式：伺服电机（松下）+丝杆
5、控制方式：点到点、直线和圆弧差补
6、运动插补功能：三维直线插补，三维园/园弧插补
7、控制方式：工控机
8、显示方式：数显
