在线式双头全自动点胶设备
发布时间： 2014年07月15日
旭通在线式双头全自动点胶机设备

一、设计要求
二、设计流程规划
三、方案设计
四、设备技术参数

一、设计要求
1.1、注胶位置：在产品四周点胶；
1.2、工艺要求：人工上下料，设备点胶；
1.3、其他要求待定。

二、设计流程规划
  1. 人工将产品产品治具放入到流水线上。
  2. 当产品治具流到相应位置时感应器工作给信号气缸挡住产品治具，机械手进行点胶。
  3. 点完胶后挡停气缸下降，产品流走。
  4. 循环

三、设计流程规划

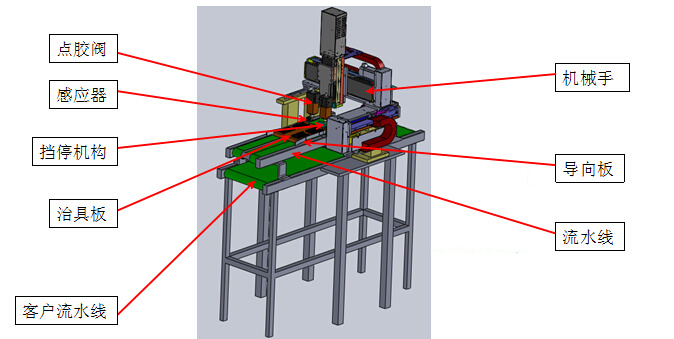

3.1、整机设计：
在线式双头全自动点胶设备

3.2、设备主要组成部份：
         A、机械手
         B、流水线
3.3、各组成部份介绍:

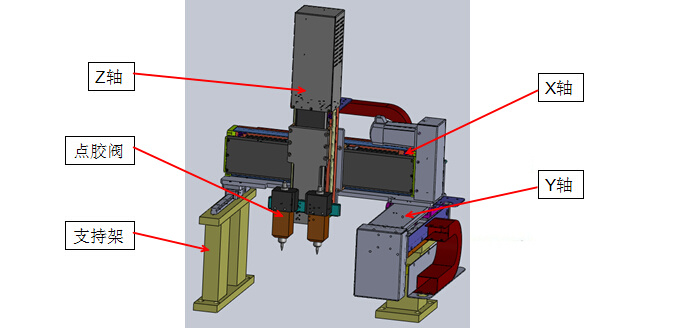

        3.3.1、机械手
在线式双头全自动点胶设备

3.3、各组成部份介绍:

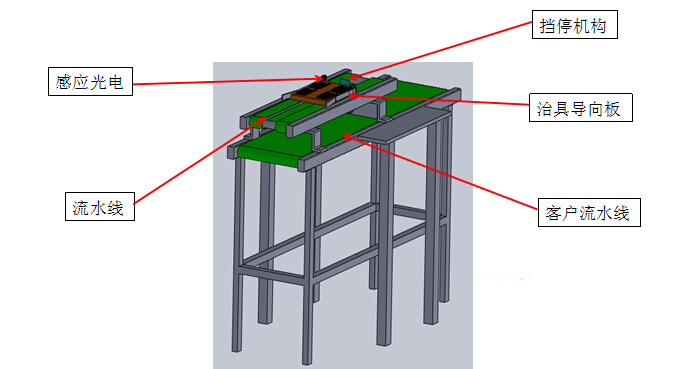

     3.3.2、流水线
在线式双头全自动点胶设备

四、设备重要技术参数
1、X/Y/Z有效行程：200/200/100mm
2、最高速度：500毫米/秒
3、重复精度：±0.02mm
4、驱动方式： 伺服电机+丝杆
5、控制方式： 点到点、直线和圆弧差补
