医疗桶圆形点胶机设备方案
发布时间： 2014年08月15日
医疗桶圆形点胶机设备方案
一、设计要求
一、设计要求
二、设计流程规划
三、方案设计
四、设备技术参数
人工下料,循环
一、设计要求
1.1、产品尺寸：φ50*210
1.2、注胶位置：圆桶外侧壁；
1.3、工艺要求：外侧一圈成型完整 。
1.4、产能要求： 500PCS/H
二、设计流程规划
二、设计流程规划
产品上料，定好位
手按启动或脚踏启动。
气缸带动针头下降,治具带动产品旋转点胶。
三、方案设计
3.1、整机设计：型号XT-330
3.1.1、外形尺寸（单位：mm)：450*500*503

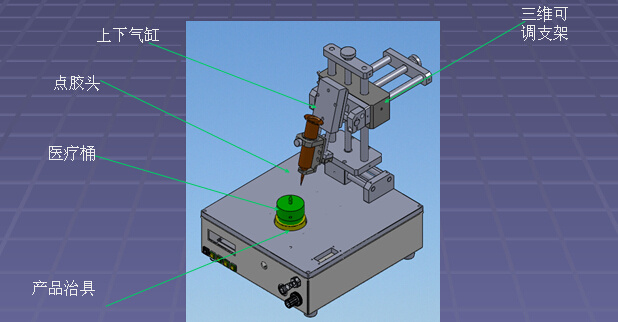

3.1.2、整机示意图如下：
四、设备重要技术参数
3.2、设备主要组成部份：
A、点胶头及上下气缸
B、 三维可调治具
C、 治具
D、电气制度座
四、设备重要技术参数
1、出胶精度：±0.05g
2、机器空移速度:200转/分

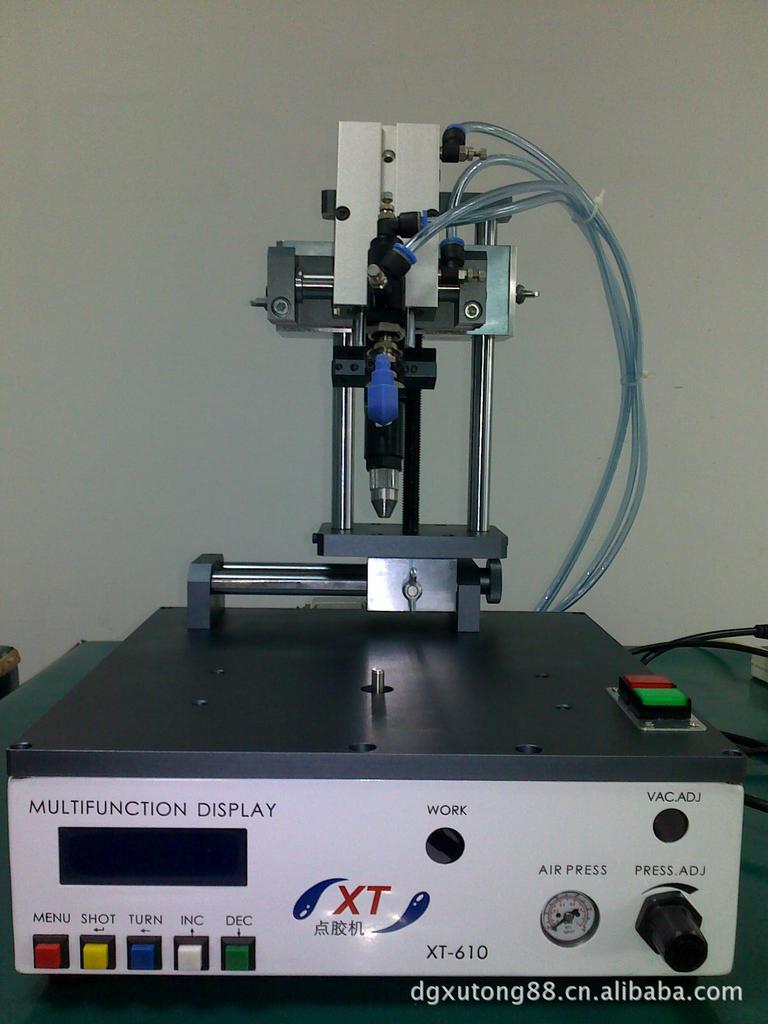

实物图：
实物图：
