防水条点胶设备方案书
发布时间： 2014年08月20日
防水条点胶设备方案书
一、设计要求
三、方案设计
一、设计要求
1.1、产品尺寸：产品尺寸920*50

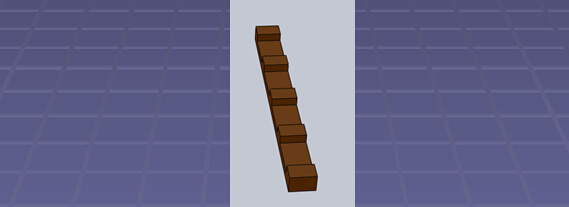

1.2、注胶位置：防水条四周槽点胶；
1.3、工艺要求：槽内胶水覆盖完整,胶水外侧不能溢胶。
1.4、产能要求： PCS/H
二、设计流程规划
人员站在机器的右侧上下料产品上料治具板上（产品夹紧，定好位，）
Z轴下来点第一个产品，Y轴向后移动完成一个产品的点胶。
循环
第一个产品点完胶后收胶，Z轴移动第二个产品。
三、方案设计
3.1、整机设计：型号XT-FB1035
3.1.1、外形尺寸（单位：mm)：1000*300

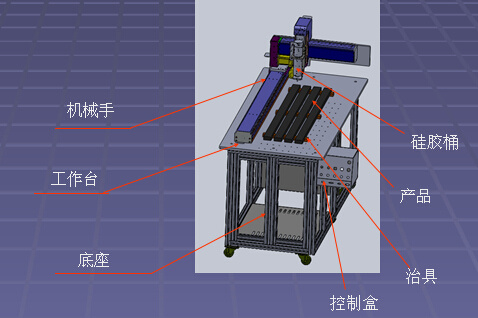

3.1.2、整机示意图如下：
3.2、设备主要组成部份：
A、三轴机械手
B、 治具
C、 硅胶桶
3.3、各组成部份介绍:

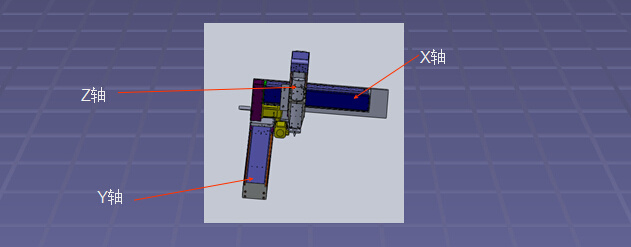

3.3.1、三轴机械手
3.3、各组成部份介绍:
3.3.2治具
四、设备重要技术参数
1、出胶精度：±0.05g
2、机器空移速度:500mm/s
3、机器轨迹速度:300mm/s
4、三轴定位精度：±0.05mm
5、重复定位精度：±0.025mm/Axis
6、各轴平行度，垂直度：±0.05mm
7、台面平面度：±0.05mm
