自动点胶机XT-225螺母点胶设备方案书
一、设计要求
二、设计流程规划
三、方案设计
四、设备技术参数
一、设计要求
1.1、机器行程尺寸：200*200以内
1.2、注胶位置：；螺母螺纹处点胶
1.3、工艺要求：点胶一点成型完整 。
1.4、产能要求： 1000PCS/H
二、设计流程规划
二、设计流程规划
产品上料治具板上（产品夹紧，定好位，）
X轴移动到指定位置，Z轴下来R轴旋转螺母治具点胶
X轴移动到指定位置，Z轴下来R轴旋转螺母治具点胶
点完胶收胶上料第二个产品点胶
循环
三、方案设计
循环
三、方案设计
3.1、整机设计：型号XT-225RY
3.1.1、外形尺寸（单位：mm)：450*500*503

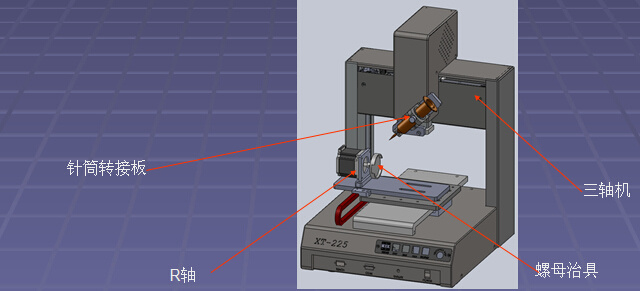

3.1.2、整机示意图如下：
3.2、设备主要组成部份：
A、三轴机械手
B、针筒转接板
C、R轴
D、控制器
3.3、各组成部份介绍:

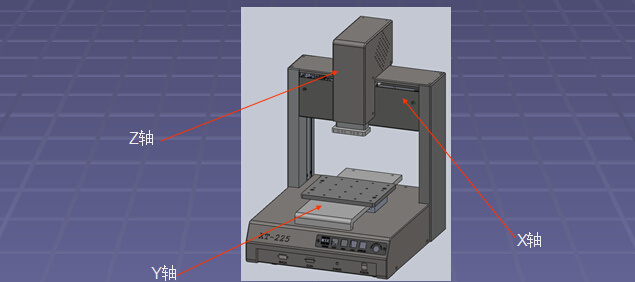

3.3.1、三轴机械手XT-225
3.3、各组成部份介绍:

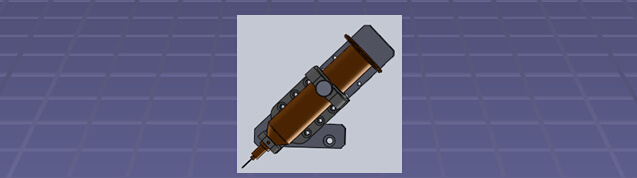

3.3.2 针筒转接板
3.3、各组成部份介绍:

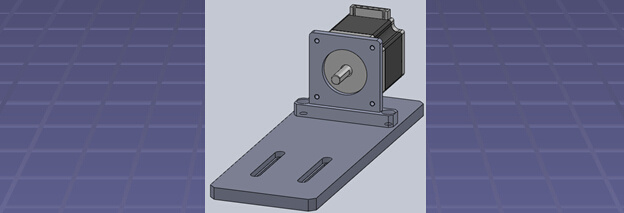

3.3.3 R轴
3.3、各组成部份介绍:

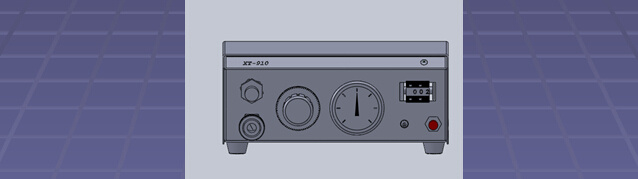

3.3.4 控制器XT-910
四、设备重要技术参数
四、设备重要技术参数
1、出胶精度：±0.05g
2、机器空移速度:500mm/s
3、机器轨迹速度:300mm/s
4、三轴定位精度：±0.05mm
5、重复定位精度：±0.025mm/Axis
6、各轴平行度，垂直度：±0.05mm
7、台面平面度：±0.05mm
