模组点胶设备方案书
发布时间： 2014年08月28日
线式模组点胶设备方案书
三、方案设计
一、设计要求
二、设计流程规划
三、方案设计
四、设备技术参数
一、设计要求
一、设计要求
1.1、注胶位置：产品内侧一点点胶；
1.2、工艺要求：人工上料流水线，点胶阀点胶。
二、设计流程规划
- 人工将产品治具放到流水线上
- 当产品流到指定位置时感应器接收信号给挡停气缸工作
- 挡停气缸挡住产品治具点胶阀气缸工作推动点胶阀进行点胶
- 点完胶后给出信号挡停气缸、点胶阀气缸工作产品治具流走
- 循环
3.1、整机设计：
3.1.1、外形尺寸（单位：mm)：非标机尺寸待定

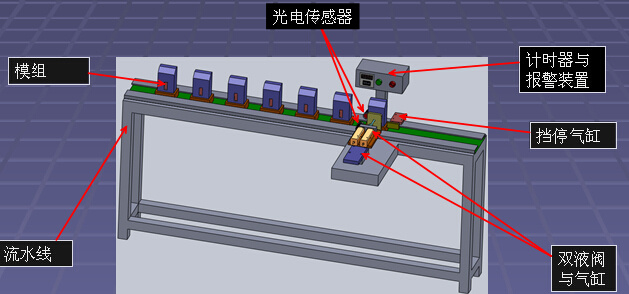

3.1.2、整机示意图如下：
3.2、设备主要组成部份：
A、流水线
B、模组治具
C、挡停气缸
D、计时器与报警装置
E、双液阀、气缸与混合管固定板
3.3、各组成部份介绍:

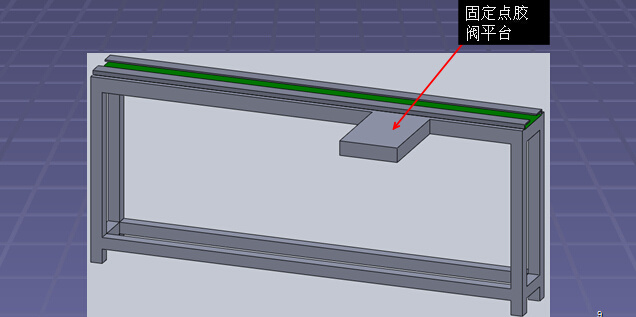

3.3.1、流水线
3.3、各组成部份介绍:

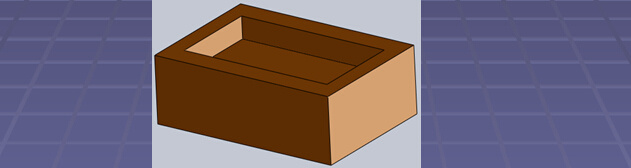

3.3.2、模组治具
3.3、各组成部份介绍:

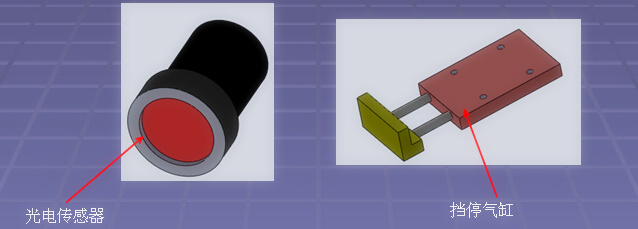

3.3.3、光电传感器与挡停气缸
3.3、各组成部份介绍:

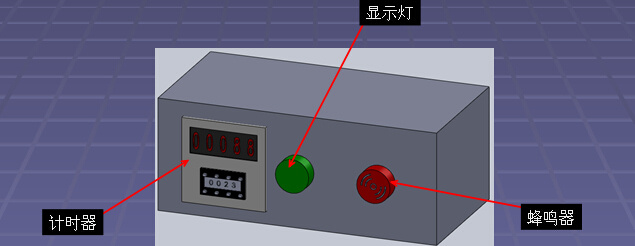

3.3.4、计时器与报警装置
3.3、各组成部份介绍:

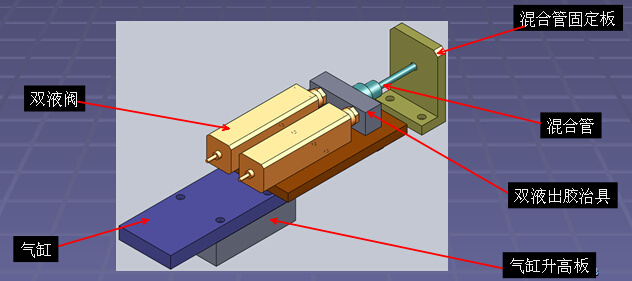

3.3.4、双液阀、气缸与混合管固定板
四、设备重要技术参数
1、点胶重复精度：±0.02mm
2、驱动方式： 马达+皮带+气缸
3、控制方式： 点到点、直线和圆弧差补
4、编程方式：手持教导盒编程并输入
